高吸水性樹脂用于光電纜阻水帶（膏）

隨著通信光纜的不斷發(fā)展和應(yīng)用，光纜的長期可靠性越來越受到人們的重視。光纜在長期的使用過程中，由于潮氣和水分的侵蝕，會(huì)導(dǎo)致傳輸性能下降，影響其正常使用。光纜生產(chǎn)中，纜芯的阻水材料主要有兩大類，一類為阻水帶、阻水紗，另一類為阻水填充油膏。生產(chǎn)過程中，根據(jù)工藝、設(shè)備情況，采用各種阻水材料均能達(dá)到防潮阻水的目的。就目前國內(nèi)光纜生產(chǎn)現(xiàn)狀，使用這兩類材料已成為光纜行業(yè)填充阻水的兩大主要手段。

在光纜的結(jié)構(gòu)設(shè)計(jì)中 ,膨脹阻水帶是一種普遍采用的阻水材料。常見的阻水帶是用粘合劑將吸水樹脂粘附在兩層聚酯纖維無紡布中構(gòu)成的帶狀材料。當(dāng)光纜破損時(shí) ,水份滲入后與阻水帶中的吸水樹脂接觸。吸水樹脂能夠吸收水份 ,并迅速膨脹數(shù)百倍甚至數(shù)千倍 ,呈凝膠狀態(tài)填充。因此對這種用于阻水帶的SAP要求如下：

阻水帶專用型 SAP  具有吸水速度快，吸水倍率高，對無紡布有一定的粘合力，阻水粉顆粒大小均勻，外觀色澤白，產(chǎn)品的各項(xiàng)性能指標(biāo)均達(dá)到國內(nèi)外同類產(chǎn)品的先進(jìn)水平。

主要技術(shù)指標(biāo)：

包裝：25 公斤牛皮紙袋內(nèi)襯內(nèi)膜袋或按顧客要求包裝 。

同時(shí)由于光纜阻水填充油膏（以下簡稱纜膏）在生產(chǎn)中能起到較好的防水、防潮、緩沖和粘結(jié)作用，可靠性好，維護(hù)方便，因此，纜膏在光纜生產(chǎn)中得到廣泛應(yīng)用。纜膏是光纜中關(guān)鍵的結(jié)構(gòu)部件之一，一般的光纜結(jié)構(gòu)中，纜膏易與相互接觸的材料形成緊密層，即使在短的時(shí)間內(nèi)未見其影響，考慮到材料間的傳質(zhì)作用，時(shí)間長后也會(huì)產(chǎn)生影響。纜膏除了應(yīng)有良好的物理-化學(xué)穩(wěn)定性外，還須有良好的溫度穩(wěn)定性，所以在選用纜膏前應(yīng)對其主要性能指標(biāo)進(jìn)行測試。相應(yīng)的用于阻水油膏的SAP要求如下：

阻水油膏專用型 SAP  具有膨脹速度快 、PH 值呈堿性 、與油膏混合后呈中性等特點(diǎn)。它解決了光纜 、電纜中金屬材料因內(nèi)部填充膏體呈酸性而被腐蝕的問題。

包 裝：25 公斤牛皮紙袋內(nèi)襯內(nèi)膜袋或按顧客要求包裝

附：光纜阻水填充油膏的性能和選用

2016-09-26  科力寶  轉(zhuǎn)自 吳工圖書館                    修改                    微信分享：

一、引言

隨著通信光纜的不斷發(fā)展和應(yīng)用，光纜的長期可靠性越來越受到人們的重視。光纜在長期的使用過程中，由于潮氣和水分的侵蝕，會(huì)導(dǎo)致傳輸性能下降，影響其正常使用。光纜生產(chǎn)中，纜芯的阻水材料主要有兩大類，一類為阻水填充油膏，另一類為阻水帶、阻水紗。生產(chǎn)過程中，根據(jù)工藝、設(shè)備情況，采用各種阻水材料均能達(dá)到防潮阻水的目的。就目前國內(nèi)光纜生產(chǎn)現(xiàn)狀，使用這兩類材料已成為光纜行業(yè)填充阻水的兩大主要手段。由于光纜阻水填充油膏（以下簡稱纜膏）在生產(chǎn)中能起到較好的防水、防潮、緩沖和粘結(jié)作用，可靠性好，維護(hù)方便，因此，纜膏在光纜生產(chǎn)中得到廣泛應(yīng)用。纜膏是光纜中關(guān)鍵的結(jié)構(gòu)部件之一，一般的光纜結(jié)構(gòu)中，纜膏易與相互接觸的材料形成緊密層，即使在短的時(shí)間內(nèi)未見其影響，考慮到材料間的傳質(zhì)作用，時(shí)間長后也會(huì)產(chǎn)生影響。纜膏除了應(yīng)有良好的物理-化學(xué)穩(wěn)定性外，還須有良好的溫度穩(wěn)定性，所以在選用纜膏前應(yīng)對其主要性能指標(biāo)進(jìn)行測試。

二、纜膏的相關(guān)性能及選用原則

纜膏的性能是生產(chǎn)、使用、采購的依據(jù)，從光纜的使用角度看，有以下特點(diǎn)：

a、粘度適中，觸變性強(qiáng)，可在常溫下填充；

b、優(yōu)良的溫度性能，具有長期穩(wěn)定性；

c、與光纜材料具有良好的相容性，酸值小，耐氧化等；

d、遇水膨脹阻水型纜膏，其吸水速度快，吸水率高，阻水性能好；

e、良好的工藝性及質(zhì)量穩(wěn)定性。

纜膏主要性能包括：粘度、錐入度、氧化誘導(dǎo)期、油分離、析氫、相容性、閃點(diǎn)、滴點(diǎn)、酸值、蒸發(fā)量、吸水時(shí)間、含水量、對銅、鋁、鋼的腐蝕性、顏色穩(wěn)定性等。

纜膏的性能對光纜性能的影響有很多，如：析氫量過大，會(huì)造成光纜損耗增加；與光纜元件相容性差，會(huì)使光纜元件變形、強(qiáng)度和延伸率下降，影響光纜的使用壽命；氧化誘導(dǎo)期過短，耐氧化分解能力降低，造成光纜過早老化；閃點(diǎn)過低，易燃等等。同時(shí)，纜膏的各種性能之間也有相關(guān)性，往往一種性能的改善會(huì)伴隨另一種性能的犧牲，如為減小油分離，提高高溫不滴流性能，希望填充膏的粘度大一點(diǎn)，屈服應(yīng)力高一點(diǎn)，但為改善光纖填充膏的工藝性能，保證低溫下足夠的針入度，以減小光纖的附加損耗，又要求填充膏的粘度小一點(diǎn)，屈服應(yīng)力相應(yīng)低一點(diǎn)。又如為保證光纜在較高溫度下使用，要求滴點(diǎn)高一些，但滴點(diǎn)過高，可能以降低錐入度為代價(jià)。因此，纜膏的特性是一個(gè)綜合優(yōu)化的結(jié)果，不能只以某一個(gè)特性參數(shù)來衡量。在光纜生產(chǎn)過程中，需根據(jù)客戶要求，光纜的使用地域、光纜的使用方向等來優(yōu)化選擇纜膏。

三、纜膏的主要性能分析及選用

1、粘度

現(xiàn)光纜生產(chǎn)中通常采用冷填充油膏的方式，故應(yīng)具有一定的觸變性，即當(dāng)它受到剪切作用時(shí)，隨剪切速率的增加，粘度下降。而在一定的剪切速率下，隨著時(shí)間的增加，剪切應(yīng)力下降，粘度降低，當(dāng)達(dá)到一定時(shí)間后，剪切力不再變化；停止剪切后，粘度又開始緩慢上升，這種過程不完全可逆，其原因在于粒狀鍵的斷裂及其分子取向的變化。因此選擇合適的粘度，在光纜加工過程和長期使用中是非常重要的。一般情況下，粘度既不要過大，也不要過小，因?yàn)樵诩庸み^程中，希望粘度小些，以便于填入纜芯內(nèi)，當(dāng)粘度過小，則在加工過程中填充膏易流失，在纜芯受力時(shí)起不到緩沖的作用，同時(shí)可能造成纜芯滲水；粘度過大，生產(chǎn)中不易于泵送填充，對設(shè)備的損耗大，同時(shí)，油膏不易滲入纜芯，造成填充不飽滿、不均勻。在生產(chǎn)中，還需考慮油膏的粘溫性，纜芯阻水填充油膏隨溫度升高粘度下降，反之粘度上升，這種體系粘度隨溫度變化而變化的性能稱為體系的粘溫性。在纜芯阻水填充油膏的使用過程中，我們希望油膏粘度隨溫度變化小一些好，但前提是充油溫度較高時(shí)，油膏粘度滿足工藝需求。因此，我們認(rèn)為在滿足光纜加工和使用要求時(shí)，纜膏的粘度應(yīng)控制在一定范圍內(nèi)。根據(jù)生產(chǎn)實(shí)踐和大量試驗(yàn)證明，對于抗水型油膏，25℃剪切速率50s-1時(shí)，粘度以8000～12000mPa·s為宜；對于吸水膨脹型油膏，25℃剪切速率50s-1時(shí)，粘度以7000～11000mPa·s為宜。

2、錐入度

錐入度和粘度指標(biāo)是纜膏觸變性能的反應(yīng)，錐入度體現(xiàn)了纜膏在受外力和發(fā)生變形時(shí)屈服應(yīng)力的大小，粘度表示在兩個(gè)相對運(yùn)動(dòng)的物體之間所產(chǎn)生的阻礙物體運(yùn)動(dòng)的阻力，與填充膏的粘度相比，錐入度是一個(gè)更直觀、易檢測的指標(biāo)。

錐入度是油膏稠度的度量，其測定方法是測定在規(guī)定的溫度和載荷下，錐入度計(jì)的標(biāo)準(zhǔn)錐體（質(zhì)量為150g）在5秒內(nèi)垂直墜入填充膏試樣的深度，以1/10mm為單位，具體測量方法可按ASTM D937進(jìn)行。錐入度越大，填充膏稠度越小，反之亦然。

錐入度過小，纜膏稠度大，不利于填充，錐入度過大，纜膏稠度降低，加工過程中纜膏易流失，填充不飽滿，可能造成纜芯滲水，故生產(chǎn)中常溫通常選用300～450 1/10mm范圍的錐入度。

錐入度在檢測時(shí)不但要進(jìn)行常溫（25℃）測試，還需進(jìn)行低溫（-40℃）測試，低溫環(huán)境下使用的光纜，纜膏應(yīng)具有較低的屈服應(yīng)力，在低溫下有足夠的柔軟性，使光纜在低溫下仍能得到良好的緩沖保護(hù)作用，因此，纜膏在低溫下應(yīng)能保持一定的錐入度。由于低溫錐入度主要取決于基礎(chǔ)油的性能，故對于低溫使用的油膏，須采用低凝點(diǎn)的基礎(chǔ)油，溫度為-30℃，可采用礦物油；-40℃可采用礦物油和合成油的混合油；-50℃，需用合成油；-60℃只能選用硅油。采用合成油時(shí)，其玻璃化轉(zhuǎn)變溫度及結(jié)晶溫度均需低于溫度。低溫錐入度不能過小，否則，將影響光纜的低溫柔性，影響光纜傳輸性能，同時(shí)也不利于生產(chǎn)時(shí)泵送填充。生產(chǎn)中低溫通常選用150～200 1/10mm范圍的錐入度。

3、氧化誘導(dǎo)期（OIT）

氧化誘導(dǎo)期是表明填充膏耐氧化分解的能力，通常采用差動(dòng)熱分析儀來測定，纜膏在高溫氧氣作用下，發(fā)生催化氧化反應(yīng)，來判斷纜膏的熱穩(wěn)定性能，氧化誘導(dǎo)期（OIT）時(shí)間越長，氧化安定性越好。纜膏在高溫和常溫下都會(huì)與所接觸的氧氣發(fā)生不同程度的氧化反應(yīng)，一旦生成自由基，就會(huì)發(fā)生連鎖反應(yīng)，使氧化加速，生成大量的醇、醛、酸等，后者將進(jìn)一步反應(yīng)生成聚合物，使整個(gè)體系的粘度增加，使纜膏出現(xiàn)老化現(xiàn)象，同時(shí)氧化過程還有析氫作用，影響光纜傳輸性能，故纜膏在生產(chǎn)時(shí)須加入抗氧劑，以阻止自由基的產(chǎn)生引起的連鎖反應(yīng)。

光纜阻水填充油膏的氧化誘導(dǎo)期的測量，是一種加速老化試驗(yàn)，根據(jù)纜膏在高溫下（190+0.5℃）測得的OIT，推算其在常溫下的使用壽命。按YD/T 839.4-2000標(biāo)準(zhǔn)，冷應(yīng)用型光纜填充膏的OIT應(yīng)不小于20min，才能保證常溫下的正常使用壽命。氧化誘導(dǎo)期的測量可在差動(dòng)熱分析儀上測量纜膏樣品的DSC曲線來得到OIT值。DSC曲線是一吸熱-放熱曲線，如圖1所示。

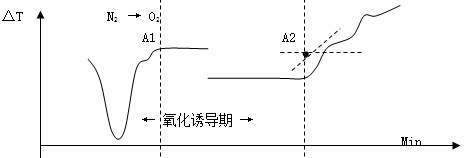

圖1  DSC曲線

當(dāng)溫度從室溫開始上升時(shí)，光纜阻水填充油膏樣品在熔融溫度下發(fā)生吸熱融化，因纜膏是多組分材料，各組分熔點(diǎn)不盡相同，因而熔融峰的溫度范圍較寬，當(dāng)纜膏樣品開始氧化時(shí)產(chǎn)生放熱反應(yīng)，從而更方便在DSC曲線上讀出OIT值。

通過實(shí)驗(yàn)發(fā)現(xiàn)，由于生產(chǎn)過程中，纜膏會(huì)有一定的受熱作用，造成抗氧劑少量損失，在成纜中的纜膏的OIT值相對于纜膏原材料要降低約百分之5～8，不同原材料損失量稍有差異，故在選擇纜膏時(shí)，要充分考慮到這一點(diǎn)。

   4、油分離

 纜膏的性能指標(biāo)有很多，其中油分離直接影響到纜膏的使用壽命。纜膏主要由基礎(chǔ)油和稠化劑組成，當(dāng)基礎(chǔ)油從油膏中分出后，稠化劑的比例就相應(yīng)加大，若分油嚴(yán)重，將導(dǎo)致纜膏錐入度變小，在低溫時(shí)變硬，附加應(yīng)力增加，從而影響光纜傳輸性能。

      由于纜膏本身是一個(gè)膠體分散體系，其基礎(chǔ)油和稠化劑不是通過化學(xué)鍵結(jié)合在一起，而是通過氫鍵、分子間的范德華力和吸附力使油分散在稠化劑中，這樣的體系本身是不穩(wěn)定的，當(dāng)體系受到外力或油分子自身重量相互擠壓其力量大于氫鍵和范德華力等吸附力時(shí)，油就會(huì)從膠體分散結(jié)構(gòu)中分離出來，時(shí)間越長，分出的油就越多，且分油速度逐漸減慢。由于分出一部分油后，纜膏中的稠化劑量相對加大，吸附油的能力就增強(qiáng)，在一定條件下，稠化劑的吸附力與油分子重力達(dá)到平衡，就不再有油分出。

      生產(chǎn)中使用的纜膏，通常放置時(shí)間比較短，油分離值較低，但不能說其質(zhì)量就好。油分離與添加劑的種類、使用量、在基礎(chǔ)油中的分散程度息息相關(guān)，由于纜膏的觸變性能，如其網(wǎng)架結(jié)構(gòu)不穩(wěn)定，纜膏在生產(chǎn)及使用過程中，油分離量會(huì)逐漸加大，嚴(yán)重影響產(chǎn)品質(zhì)量，故在選擇纜膏時(shí)，要考慮到油分離與時(shí)間的關(guān)系，要選擇隨時(shí)間推移油分離量較少的纜膏，即要選擇體系穩(wěn)定的纜膏。

      5、析氫值

光纜結(jié)構(gòu)中，如果纜膏析氫值較大，氫氣會(huì)通過滲透和擴(kuò)散進(jìn)入光纖，造成光纖的氫損，光纖的氫損從本質(zhì)上講，是氫氣滲透、擴(kuò)散入光纖玻璃之中，和玻璃中的缺陷發(fā)生反應(yīng)，在一些特征波長上造成光纖衰減增加的過程，這種過程包括物理和化學(xué)過程兩個(gè)方面。物理過程主要是指氫氣在光纖玻璃中的擴(kuò)散過程，這個(gè)過程中，氫分子并未和玻璃的缺陷發(fā)生反應(yīng)，因此其造成的氫損也僅僅和滲透進(jìn)纖芯的氫分子的吸收光譜特性有關(guān)。這類氫損大小只與光纖中氫分子濃度有關(guān)，溫度高時(shí)光纖玻璃中溶入的氫少，造成的氫損就小。其過程也是可逆的，當(dāng)外界不存在氫氛圍，光纖中的氫又可滲出，氫損消除。氫損的化學(xué)過程在于，氫分子在玻璃中擴(kuò)散的同時(shí)，氫將和玻璃中存在的缺陷發(fā)生反應(yīng)，形成某些特定的化學(xué)鍵，這些化學(xué)鍵的本征振動(dòng)或高次振動(dòng)模，同樣會(huì)在其特征波長上造成衰減增加，這種氫損是永遠(yuǎn)的。

      析氫的測試是對常態(tài)析氫過程的一種加速模擬過程，采用氣相色譜儀進(jìn)行測定。通過收集一定溫度下，經(jīng)一定時(shí)間后，纜膏釋放的氣體進(jìn)行分析，確定是否析氫。具體操作為：將100g試樣裝入潔凈干燥的玻璃瓶中，用可抗高溫且不會(huì)產(chǎn)生氫氣的塞子密封，放入烘箱中在80℃下保持24hr，用注射器自經(jīng)過熱老化的試樣玻璃瓶中抽取1ml試樣，立即注入色譜儀。連續(xù)注射2次以上氣體，量取氫的峰高。實(shí)驗(yàn)過程中，為使玻璃瓶內(nèi)體積平衡及所取樣品氣體均勻，取氣同時(shí)應(yīng)補(bǔ)入相同體積的空氣，且在針頭扎入瓶中后，應(yīng)反復(fù)推、吸，測定完畢后，測出瓶內(nèi)的空間體積。根據(jù)空間體積及補(bǔ)入的空氣的體積，算出試樣產(chǎn)生的氣體總體積，從而計(jì)算熱老化析氫值。

      由于纜膏析氫量加大，會(huì)在光纜內(nèi)部保持一定的氫氣氛，光纖氫損的物理與化學(xué)過程同時(shí)發(fā)生，造成光纖附加損耗增加，降低光纜的傳輸性能，故在生產(chǎn)中應(yīng)使用析氫值較低的纜膏，一般以析氫（80℃，24h）小于0.1ul/g為宜。

6、相容性

纜膏的相容性是指纜膏與光纜材料在長期接觸使用過程中，不會(huì)導(dǎo)致其結(jié)構(gòu)變化，機(jī)械性能和電性能變壞，即纜膏不會(huì)與其它材料產(chǎn)生明顯的物理和化學(xué)作用。雖然相容性與被考察的兩種材料的化學(xué)結(jié)構(gòu)和化學(xué)成分有關(guān)，但由于纜膏的成分相對于光纜中的其它材料更復(fù)雜，且具有一定的流動(dòng)性，可與其它材料充分接觸，故在考慮光纜中材料的相容性時(shí)，纜膏是相當(dāng)關(guān)鍵的。相容性差的纜膏對塑料和纖維等材料產(chǎn)生溶脹和增塑，導(dǎo)致對其組織和結(jié)構(gòu)重組，內(nèi)應(yīng)力加大，易造成開裂，使抗張強(qiáng)度下降，不良纜膏還可以使金屬復(fù)合帶起泡或分層。另外不同的纜膏與不同的材料相容性的結(jié)果也會(huì)不同，沒有一定的規(guī)律性，因此相容性是針對不同的纜膏與不同材料長期相接觸所表現(xiàn)出的性能變化。纜膏的相容性關(guān)系到光纜的壽命，是特別重要的性能。只要與纜膏接觸的到的光纜材料，都要考慮與它們的相容性，目前這些材料主要包括PBT（聚對苯二甲酸丁二醇酯）、PA（聚酰胺）、PP（聚丙烯）、PE（聚乙烯）、鋼塑復(fù)合帶、鋁塑復(fù)合帶、鋼絲、FRP等。相容性的測定方法是將有關(guān)材料制成一定的試樣，將纜膏與其它材料相浸潤，按規(guī)定時(shí)間和溫度進(jìn)行老化，然后測定該材料老化前后的參數(shù)變化，如松套管材料的質(zhì)量變化、拉伸性能（包括屈服強(qiáng)度、斷裂強(qiáng)度、斷裂伸長）變化和氧化誘導(dǎo)期變化；護(hù)套材料的質(zhì)量變化、拉伸性能（包括屈服強(qiáng)度、斷裂強(qiáng)度、斷裂伸長）變化和氧化誘導(dǎo)期變化；鋼塑復(fù)合帶、鋁塑復(fù)合帶的質(zhì)量變化、有無起泡或分層現(xiàn)象。

保證纜膏與其它材料的相容性，與纜膏的基礎(chǔ)材料和工藝質(zhì)量息息相關(guān)。纜膏的配方合理和配料穩(wěn)定以及生產(chǎn)過程的嚴(yán)格控制是保證纜膏與其它材料的相容性的前提。故在生產(chǎn)中我們應(yīng)選擇基礎(chǔ)材料好、配方和工藝穩(wěn)定的纜膏，以保證其相容性滿足性能指標(biāo)。

7、閃點(diǎn)   纜膏應(yīng)保證在光纜試驗(yàn)和適用的整個(gè)溫度范圍內(nèi)不自燃，閃點(diǎn)越高，表示纜膏在空氣中自燃的可能性越小。纜膏閃點(diǎn)的高低取決于基礎(chǔ)油質(zhì)量的大小，輕質(zhì)油或含輕質(zhì)組分多的基礎(chǔ)油，其閃點(diǎn)就低，反之亦然。纜膏的閃點(diǎn)與其揮發(fā)度也有一定聯(lián)系，閃點(diǎn)低，揮發(fā)度就大，將影響填充膏的長期使用性能，故生產(chǎn)中應(yīng)選用閃點(diǎn)大于200℃的纜膏。

8、滴點(diǎn)   滴點(diǎn)是反映纜膏熱性能的一個(gè)指標(biāo)，纜膏在規(guī)定條件下加熱會(huì)隨溫度升高而變軟，從脂杯口滴下一滴油時(shí)的溫度即為滴點(diǎn)。滴點(diǎn)的高低表示纜膏在使用時(shí)所能受熱的程度，故只要滴點(diǎn)高于纜膏生產(chǎn)和使用的Z高溫度，一般都能達(dá)到使用要求。過高的滴點(diǎn)可能會(huì)犧牲纜膏的低溫性能，導(dǎo)致針入度降低、比重加大、酸值增加等結(jié)果，通常纜膏滴點(diǎn)大于150℃即可。

9、酸值  酸值表示纜膏內(nèi)游離酸的含量，中和1g纜膏所需的氫氧化鉀的毫克數(shù)即為酸值。酸值是預(yù)測纜膏腐蝕性的指標(biāo)，并反映對析氫的影響。

由于纜膏組分中，包含了一些酸性組分，有一定的酸值是正常的，但酸值太大，表示游離酸含量過大，則對周圍材料產(chǎn)生影響，如氧化、腐蝕等。纜膏在長期的貯存和使用過程中氧化變質(zhì)時(shí)，酸值也會(huì)加大，因此酸值大小的變化也可作為纜膏氧化穩(wěn)定性的衡量適度。在生產(chǎn)中，纜膏酸值一般要求低于1.0mgKOH/g。

10、蒸發(fā)量   在纜膏的長期使用和儲(chǔ)存期間，由于基礎(chǔ)油的揮發(fā)導(dǎo)致纜膏有變干的傾向，因而蒸發(fā)量的大小主要取決于基礎(chǔ)油的性質(zhì)。纜膏經(jīng)長期揮發(fā)后，會(huì)變稠、滴點(diǎn)降低、酸值加大，導(dǎo)致錐入度減小。因此蒸發(fā)量應(yīng)越小越好，在生產(chǎn)中應(yīng)選擇蒸發(fā)量較小的纜膏，通常蒸發(fā)量值應(yīng)小于百分之1.0。

11、吸水時(shí)間  從纜膏的發(fā)展看，現(xiàn)在阻水型纜膏已被人們越來越多的應(yīng)用到生產(chǎn)中。與抗水型纜膏相比，其膏體內(nèi)含有吸水物質(zhì)，當(dāng)有潮氣或水分進(jìn)入纜芯時(shí)，其吸水物質(zhì)能夠迅速吸水膨脹，形成凝膠，堵塞縫隙，避免了普通抗水型纜膏由于填充不均勻引起的縫隙滲水現(xiàn)象。吸水時(shí)間就是纜膏游離入水層中將水轉(zhuǎn)變成膠體，當(dāng)膠體完全形成所用的時(shí)間。吸水時(shí)間越短，說明纜膏的吸水速率越快，阻水效果就越好，故生產(chǎn)上通常選用吸水時(shí)間較短的纜膏。

附：電纜和光纜用阻水帶技術(shù)規(guī)范

1 范圍

本規(guī)范規(guī)定了電纜光纜用阻水帶（以下簡稱阻水帶）材料的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、運(yùn)輸及貯存。

2 相關(guān)標(biāo)準(zhǔn)

2.1執(zhí)行標(biāo)準(zhǔn)

電纜和光纜用阻水帶JB/T10259-2001

2.2引用標(biāo)準(zhǔn)

GB/T450    《紙和紙板試樣的采取》

GB/T462    《紙和紙板水份的測定法》

GB/T60003 《非織造布單位面積質(zhì)量的測定》

FZ/T60004 《非織造布厚度測定》

3 產(chǎn)品分類

產(chǎn)品分類符合表1規(guī)定。

表1   阻水帶的表示方法

4 技術(shù)要求

4.1外觀

阻水帶應(yīng)纖維分布均勻，表面平整，無皺紋、折痕和磨損，幅邊無裂口、不分層，并無粉狀材料脫落，成盤后卷繞緊密，盤面光滑。

4.2厚度、單重、膨脹速率及膨脹高度

見合表2規(guī)定。

表2   阻水帶的規(guī)格及阻水性

4.3寬度、長度

阻水帶的寬度、長度符合表3規(guī)定。

表3  阻水帶的寬度和長度要求

4.4其它性能

阻水帶其它性能符合表4規(guī)定。

表4  阻水帶的物理性能和化學(xué)性能

4.5阻水帶的接頭要求

盤長為500m及以下的阻水帶應(yīng)無接頭，大于500m時(shí)允許有一個(gè)接頭。接頭處的厚度不超過原厚度的1.5倍，斷裂強(qiáng) 力不小于原指標(biāo)的百分之80。接頭用粘接帶應(yīng)與阻水帶基材性能一致，并有明顯標(biāo)識。

5 試驗(yàn)方法

試驗(yàn)方法符合表5的規(guī)定。

 表5   阻水帶的相關(guān)試驗(yàn)

6 檢驗(yàn)規(guī)則

6.1檢驗(yàn)方法及要求

6.1.1合格供方生產(chǎn)的阻水帶（在一年內(nèi)未發(fā)生質(zhì)量問題而退貨），作隔批抽檢。

6.1.2新廠家供應(yīng)的阻水帶應(yīng)每批抽檢，連續(xù)五次抽樣均合格的轉(zhuǎn)為隔批抽檢。

6.1.3定點(diǎn)廠家的阻水帶抽檢一次不合格的按首批供貨材料規(guī)定抽檢。

6.1.4對每批阻水帶須附有供方材料的質(zhì)保書或檢測報(bào)告。

6.1.5抽樣方法：每規(guī)格取2卷及以上。

6.2檢測項(xiàng)目

6.2.1可檢項(xiàng)目為厚度、抗拉強(qiáng)度和斷裂伸長率。

6.2.2對于無法檢測的性能依據(jù)生產(chǎn)廠商的檢測報(bào)告或質(zhì)保書驗(yàn)收。

7 包裝

產(chǎn)品應(yīng)采用成盤包裝，每盤封裝一塑料袋，若干盤合裝于大塑料袋內(nèi)，然后與阻水帶盤徑相宜的紙箱，包裝箱內(nèi)應(yīng)有產(chǎn)品質(zhì)量合格證。

8 標(biāo)志

每盤產(chǎn)品應(yīng)標(biāo)有產(chǎn)品名稱、代號、規(guī)格、凈重、盤長、產(chǎn)品批號、制造日期、標(biāo)準(zhǔn)編號及廠名等，還有其它如“防潮、防熱”等標(biāo)志。

9 附件

阻水帶交貨時(shí)須附有產(chǎn)品合格證和質(zhì)量保證書。

10 運(yùn)輸

產(chǎn)品應(yīng)避免潮濕和機(jī)械損傷，要保持清潔、干燥、不受污染，包裝完整。

11 貯存

應(yīng)避免陽光直射，貯存在干燥、清潔、通風(fēng)的庫房內(nèi)，貯存期從制造日期起為12個(gè)月，超過期限時(shí)，按標(biāo)準(zhǔn)重新進(jìn)行檢驗(yàn)，檢驗(yàn)合格后，則仍可使用。
